一种新型叉车用托盘实用新型专利

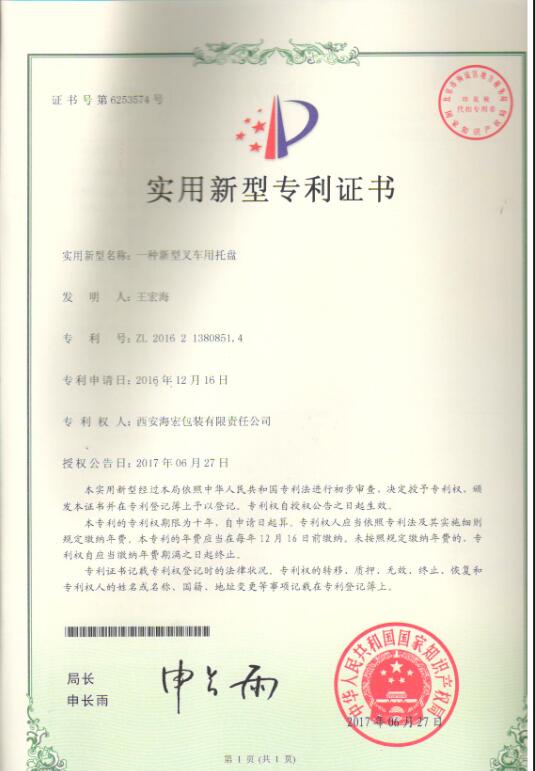

一种新型叉车用托盘实用新型专利——纸托盘专利证书

(21)申请号201621380851.4

(22)申请日2016.12.16

(73)专利权人西安海宏包装有限责任公地址710000陕西省西安市周至县尚村镇

海宏路1号

(72)发明人王宏海

74)专利代理机构西安毅联专利代理有限公司

61225

代理人杨燕珠

(51)IntC

B65D19/26(2006.01)

（54）实用新型名称

一种新型叉车用托盘

（55）摘要

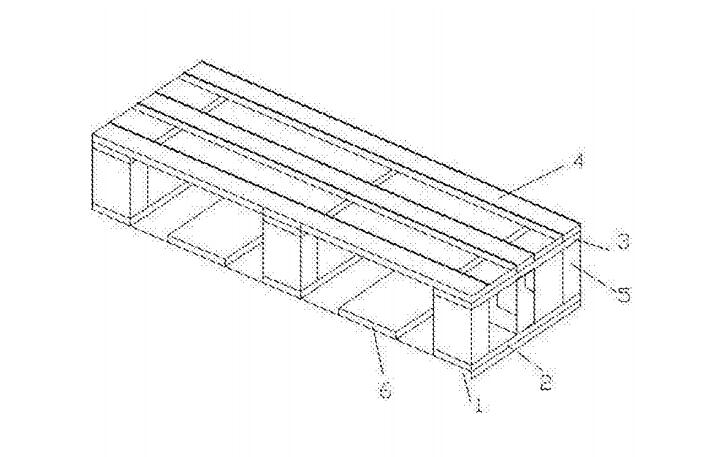

本实用新型公开了一种新型叉车用托盘,包括托盘面板、第一拉筋、第二拉筋、连接板、支撑墩和保护板,所述托盘面板上设有若干第一拉筋,每个第一拉筋的长度与所述托盘面板的长度相同,且每个所述第一拉筋均与所述托盘面板的轴向方向平行:每个第一拉筋上均匀排设有若干支撑墩;所述第二拉筋与所述连接板垂直设置形成与所述托盘面板平行的网状保护层,所述第二拉筋与连接板的交点在所述网状保护层上形成若干连接部所述支撑墩一端与所述第一拉筋连接,另一端与所述连接部连接:所述保护板设置于所述托盘面板上,且所述保护板设置于相邻第拉筋之间。本实用新型结构简单,质量较轻,成本较低,材料出口免检,使用稳固可靠。

技术领域

0001本实用新型属于叉车用托盘技术领域,具体涉及一种新型叉车用托盘

背景技术

[002]叉车托盘有的也称叉车垫板,主要有机械叉车塑料托盘、上货架叉车托盘、地牛叉车托盘、川字叉车托盘、防潮叉车托盘、还有库周转用叉车塑料托盘、塑料垫板或者木制叉车托盘。广泛应用在:食品、烟草、医药、造纸酒店,印刷、电子电器、化工、服装、纺织、仓储物流等行业

[003]现有技术的叉车托盘,材料单一,重较重或者成本较高,未能实现质量、重量、成本、环保等多方面的最佳值使用时,叉车插入时与托盘发生摩擦,容易擦破或者擦坏托盘影响托盘的使用寿命及外观,且整个托盘只是靠近托盘面板的一侧被固定,支撑结构的另端未被固定和保护起来,使用中结构不稳固,影响使用。

[0043]实际使用中,所述托盘面板1可以的材料选用高强瓦楞纸板、蜂窝纸板、5mm以上的厚纸板、5mm以上的胶合板、压制纯纸板或密度板等中的任何一个,第一拉筋2、第二拉筋3连接板4和保护板6的材料可以选用木板、胶合板、密度板、奥松板或轻质钢型材支撑墩5可以选用压制木屑墩、压制纸屑墩、纸浆墩、塑料墩、轻钢墩等材料,还可以选用纸圆管、纸方管、多层胶合板、多层密度墩材料组合。采用上述材料,使得本申请的叉车用托盘具有质轻强度足够、成本低和资源可循环使用的特点

[0044]以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型原理型,在不脱离本实用新型精神和范围的前提下,本实用新型原理，会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
